Жироловки серии СТК для применения в кафе и ресторанах

Общие сведения

Жироуловитель СТК

Жироловки модельного ряда СТК-1-50 предназначены для очистки сточных вод, загрязненных свободными животными и растительными жирами, маслопродуктами, а также взвешенными веществами с целью защиты сети канализации от зарастания и предотвращения гибели активного ила на биологических очистных сооружениях.

Корпус СТК выполнен из армированного стеклопластика в соответствии с ТУ 4859-001-98116734-2008, Санитарно-Эпидемиологическое заключение № 77.MO.01.485.П.005501.07.08 от 30.07.2008 г.

Срок службы корпуса установка составляет не менее 50 лет.

Жироловушки можно устанавливать как внутри помещения, так и снаружи.

По желанию заказчика, жироловушки снабжаются контрольным устройством, подающим сигнал о необходимости очистки.

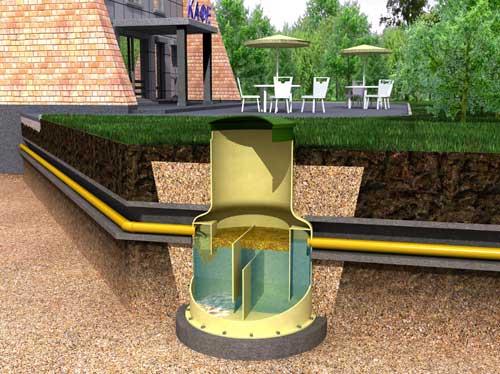

Жироловка СТК для ресторанов, кафе и столовых
Жироловка СТК для ресторанов, кафе и столовых
Цены на установки
Жироловка СТКСтоимость, в том числе НДС (руб)
СТК 1СТК 2СТК 3СТК 4СТК 5СТК 6СТК 8СТК 10
С заглублением до 0,9 м681838349097405111320125235181300199000228500
С заглублением до 1,8 м7931594622108537122452136367198000215750245250
Крышка (люк)65346534653465346534130681306813068
Цены на установки
Жироловка СТКСтоимость, в том числе НДС (руб)
СТК 12СТК 15СТК 17СТК 20СТК 25СТК 30СТК 40СТК 50
С заглублением до 0,9 мпо запросу
С заглублением до 1,8 мпо запросу
Крышка (люк)1306813068130681306813068130681306813068
Жироловки основного исполнения (надземное)
НаименованиеСтоимость, руб., в т.ч. НДС 18%
СТК-1 основное исполнение61625
СТК-2 основное исполнение76932
СТК-3 основное исполнение107266
СТК-4 основное исполнение123299
СТК-5 основное исполнение139271
Крышка для основного исполнения18150

Преимущества жироловушки из стеклопластика

  • химически устойчивы (срок эксплуатации под землей более 50 лет);
  • не требуется применение укрепляющих металлических поясов;
  • диаметр люка позволяет вести обслуживание емкостей изнутри;
  • устойчивы к погодным условиям;
  • при небольшом удельном весе, 1,3–1,8 г/см3, обладают большой механической прочностью.
Технические данные и характеристики
Тип жироуловителя «СТК»123456810
 Производительностьл/с123456810
 м3/час3,67,210,814,41821,628,836
 Тип установки вертикальнаягоризонтальная
H3Высота технического колодцамм900/1800 (под заказ до 3000)
LДлина установкимм300036004200
DДиаметр корпусамм12001200150015001500150015001500
 Число ступеней очистки 2
HВысота корпусамм8101070143017802130
H1Высота расположения входного патрубка (до лотка)мм680940108014301780130013001300
H2Высота расположения выходного патрубка (до лотка)мм600860100013501700120012001200
D1,2Диаметры патрубковмм110110160160160160160160
D3Диаметр колодца газон/проезжая частьмм800/560
 Рабочий объемм30,61,21,82,43,03,64,86,0
 Объем жирам30,120,120,20,20,20,420,580,73
 Массат0,140,160,250,300,350,370,420,47
Технические данные и характеристики
Тип жироуловителя «СТК»1215172025304050
 Производительностьл/с1215172025304050
 м3/час43,25461,27290108144180
 Тип установки горизонтальная
H3Высота технического колодцамм
LДлина установкимм59006900780090006600780073008900
DДиаметр корпусамм15001500150020002000200024002400
 Число ступеней очистки 2
HВысота корпусамм
H1Высота расположения входного патрубка (до лотка)мм13001300130018001800180021502150
H2Высота расположения выходного патрубка (до лотка)мм12001200120016501650165019501950
D1,2Диаметры патрубковмм200200200200200200315315
D3Диаметр колодца газон/проезжая частьмм800/560
 Рабочий объемм38,4610,812,214,418,021,628,836,0
 Объем жирам30,851,031,191,51,21,482,212,82
 Массат0,630,690,790,851,081,31,822,26

Применение

Основными местами применения жироловок являются: мясокомбинаты, рестораны, кафе, кондитерские производства, больницы, отели, торговые центры и т.д. В жироловках происходит отделение жира от воды в результате разницы их удельного веса. Более лёгкие частицы жира поднимаются на поверхность, и очищенная вода перетекает в канализационную сеть.

Варианты размещения

Жироловки возможно размещать в подземном и надземном варианте.

Подземное размещение

Жироловки модельного ряда СТК-1-5 размещаются под землей вертикально, на поверхности земли остаются смотровые люки, закрытые крышками. Высоту технического колодца в стандартном исполнении равняется 1,8 м (для удобства обслуживания); при необходимости. Возможно изготовление технического колодца высотой до 3 метров. В случае заглубления установки более чем на 1,8 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса.

При необходимости размещения накопительной емкости под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются по месту на чугунные. Жироловка размещается на твердое основание, бетонируется до отводящего патрубка.

Надземное размещение

Жироловка размещается на твердое основание. При надземном размещении стенки корпуса усиливаются.

Устройство и принцип действия

Жироловка представляет собой цилиндрический моноблочный резервуар-емкость, разделенный перегородками, образующими два отстойника, в которых происходит отделение песка, осадка и жира.

Все модели жироловок имеют технический колодец, предназначенный для обслуживания и откачки накопленного ила и жира.

Сточные воды поступают через подводящий патрубок в первую камеру жироловки, где происходит осаждение взвешенных веществ и отделение частиц жира от воды в результате разницы их удельных плотностей.

Предварительно очищенные стоки, проходя через систему перегородок, поступают во вторую камеру жироловки, где происходит окончательное осветление сточной воды. Очищенные стоки через выходной патрубок сбрасываются в систему канализации.

Осадок и жировой слой находится в жироловке до момента его удаления, например при помощи ассенизационной машины.

Степень очистки
Вид загрязненийДопустимая концентрация загрязнений (мг/л) на входе в сооружение (не более)Эффект очистки на выходе из установки (%)
Взвешенные вещества100040…70
Неэмульгированные жиры500050…80
Общий вид жироуловителя СТК 1-5
Общий вид жироуловителя СТК 1-5

1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Подводящий патрубок с раструбным соединением; 4. Отводящий патрубок с раструбным соединением; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления садка и первичного отделения жиров; 8. Зона для удаления вторичного отделения жиров; 9. Зона накопления жиропродуктов; 10. Зона накопления осадков; 11. Датчик уровня жиропродуктов; D. Диаметр установки; D1. Диаметр днища жироуловителей; D2. Диаметр патрубков; D3. Диаметр технического колодца; H. Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Высота технического колодца.

Жироуловитель СТК горизонтальный
Жироуловитель СТК горизонтальный

1. Стеклопластиковый корпус; 2. Технический колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления осадка и первичного отделения жиров; 8. Зона для вторичного удаления жиров; 9. Зона для накопления жира; 10. Зона для накопления осадков; 11. Датчик уровня жиропродуктов; L. Длина корпуса; D. Диаметр корпуса; D2. Диаметр патрубков; D3. Диаметр технического колодца; H. Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли.
