Жироуловитель ОТБ применяется для удаления масел и жиров из сточных вод

Жироуловитель ОТБ-1 в наземном исполнении без крышки

Жироуловитель ОТБ служит для сбора и устранения неэмульгированных жиров и растительных масел, содержащихся в сточных водах кафе, столовых и ресторанов, на предприятиях при изготовлении мясных продуктов и на других видах производств, где происходит загрязнение воды жиром. Используется в качестве первоначальной очистной единицы, устанавливаемой на выпусках производственной канализации, содержащей загрязненные жиром стоки, очищенные от крупных механических примесей. Надежно предохраняет бытовую канализацию от загрязнения жиром и очистные сооружения от ухудшения их работы и проблем в эксплуатации. Температура сточных вод, поступающих в жироуловитель, должна быть не более 40°С.

Резервуар, разделительные перегородки, крышка и патрубки и изготовлены из интегрированного полипропилена MOSTEN 52492, который обладает антикоррозионными свойствами.

Описание жироуловителя

Жироуловитель состоит из водонепроницаемого пластмассового резервуара, который разделен частично встроенными перегородками. В верхней части жироуловителя находится накопительное пространство, ограниченное наклонными планками для облегчения удаления жира. Жироуловитель перекрыт крышкой для обслуживания. Конструкция крышки препятствует проникновению запахов наружу. Вентиляция жироуловителя осуществляется трубой Ду 63 мм.

Принцип функционирования жироотделителя

Жиросодержащая сточная вода без крупных частиц самотеком поступает в первую ступень жироотделителя, где происходит осаждение взвешенных веществ и гравитационное отделение жиров на поверхность. Затем частично очищенная таким образом сточная вода проходит под погружными перегородками во вторую ступень жироотделителя, где происходит дальнейшее отделение жиров, а оттуда под погружной перегородкой на выпуск в канализацию. Жировой слой с обеих ступеней жироотделителя сгребается в пространство для накопления. Здесь жир находится до момента его извлечения. Из пространства над поверхностью можно вывести патрубок Ду 63 мм, который присоединяется к вентиляционной системе.

Технические характеристики жироотделителя
ПараметрЕд. изм.12345
Диаметр «А»мм9001 3601 5801 5501 630
Размер «С» (основное исп.)мм1 2001 1601 1601 3601 360
Размер «D»мм8559209201 1201 120
Размер «Е»мм7958608601 0601 060
Вход/Выходмм110160160160160
Расходл/с12345
м3/час3,67,210,814,418
Количество блюд (ориент.)шт/сут.2003007001 1001 500
Объем накопителя жирал80125125175175
Масса устройствакг68157182186198
Жироуловитель с крышкой в наземном исполнении
Жироуловитель с крышкой в наземном исполнении
Жироуловитель с надстройкой
Жироуловитель с надстройкой
Жироуловитель ОТБ-1
Жироуловитель ОТБ-1

Параметры, указываемые в заявке на жироотделитель

  • наружный диаметр трубопровода, диаметр К, диаметр L, мм, (110, 125 или 160 мм );
  • общая высота жироотделителя Н, мм;
  • размещение вентиляционного отверстия или патрубка в жироотделителе (да или нет, слева или справа по отношению к направлению движения воды);
  • нужен ли пластиковый люк для жироотделителя;
Стоимость жироуловителей ОТБ
Жироловка ОТБЦена, в том числе НДС (руб)
ОТБ 1ОТБ 2ОТБ 3ОТБ 4ОТБ 5
В основном исполнении87 877122 974135 572150 137164 628
Надставка до 0,5 м11 10811 10811 10811 10811 108
Надставка до 1 м22 21522 21522 21522 21522 215
Надставка до 1,5 м33 32433 32433 32433 32433 324
Надставка до 2 м44 43144 43144 43144 43144 431
Надставка до 2,5 м55 54055 54055 54055 54055 540
Надставка до 3 м66 64766 64766 64766 64766 647
Крышка (люк)9 0009 0009 0009 0009 000

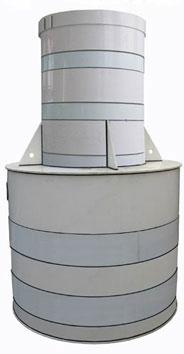

Жироуловитель ОТБ-4 в подземном исполнении с надставкой 1,5 метра.

Монтаж жироловки

Жироловка устанавливается на выпуске производственной канализации из помещений, где происходит загрязнение сточных вод жиром. Монтируется жироловка на горизонтальную бетонную плиту, отклонение которой от горизонтального уровня в продольном и поперечном направлении должно быть не более 2.0/1000 мм (см. СНиП 3.03.01-87).

При заглублении жироловки более чем 1400 мм, при высоком уровне грунтовых вод, при его расположении вблизи коммуникаций и транспортных путей, его следует обетонировать по периметру, используя его полипропиленовый корпус в качестве внутренней не съемной опалубки или обеспечить подходящей обмуровкой.

Рекомендуемый порядок действий при монтаже жироловки:

  • Для монтажа жироловки следует применить кран с четырьмя крюками.
  • Монтаж всех деталей жироловки, включая подводящую, отводящую и вентиляционную трубы.
  • Контроль ориентации объекта (вход-выход) и проверка соосности объекта.
  • При монтаже в грунте следует обеспечить послойное бетонирование толщиной приблизительно по 30–40 см с напуском воды в корпус жироловки для обеспечения противодавления. При бетонировании жироловки с надставкой следует защитить верхнюю часть корпуса от деформации.
  • После контроля соединений жироловки с трубами он готов к работе.

Жироловка должна быть так установлена на местности, чтобы не могло произойти ее затопление дождевыми водами.

Манипуляции с жироловкой следует проводить при помощи монтажных петель из полипропиленового каната, прикрепленных к корпусу.

Жироуловитель ОТБ 1 без крышки вид сверху

Обслуживание жироулавливателей

Обслуживание жироулавливателя состоит в визуальном контроле его функций, аккуратном сгребании скребком накопившегося жирового слоя с поверхности в пространство для накопления, вывозу и ликвидации жира из наполненного пространства для накопления.

Жир из пространства для накопления лучше всего извлекать ковшом с удлиненной ручкой.

Первую и вторую ступени жироулавливателя необходимо своевременно чистить, чтобы не произошло снижение эффективности и заиливания.

Оборудование сертифицировано. Срок гарантии составляет 24 месяца.
