Система оборотного водоснабжения для автомоек СКАТ

Системы оборотного водоснабжения СКАТ предназначены для организации оборотного водоснабжения на автомобильных мойках, мойках в локомотивных депо, а также на различных промышленных предприятиях, где требуется очищать стоки от взвешенных веществ, масел, нефтепродуктов и жиров.

Это полностью готовый комплекс очистного оборудования, который включает в себя блок емкостей для первичного отстаивания и усреднения стоков, нефтеловушку, биокоагулятор, собственно очистную установку, бак для очищенной воды и фильтр доочистки. В состав также входят забирающий погружной насос и насосная станция для подачи очищенной воды на моечные аппараты высокого давления типа Karcher.

Данные установки предназначены для эксплуатации только в закрытых производственных помещениях, температура воздуха в которых исключает замерзание воды в емкостях и трубопроводах. Очистка сточных вод автомойки на очистной установке СКАТ может производиться как с применением реагентов (коагулянтов, флокулянтов), так и без них.

Система оборотного водоснабжения для автомоек СКАТ состоит из трех функциональных блоков:

  • Блок первичной очистки (БПО);
  • Основной технологический блок (ОТБ);
  • Двухступенчатый сорбционный блок (ДСБ).

БПО (надземного или подземного типа по заказу) обеспечивает первичное отстаивание сточной воды: гравитационное отделение абразивных частиц и пленочных нефтепродуктов. В составе блока имеется биокоагулятор (аэробный биореактор), предотвращающий анаэробное разложение органических частиц воды в отстойнике.

ОТБ очищает воду от взвешенных веществ, нефтепродуктов, СПАВ, жиров и других подобных загрязнений методом напорной флотации с последующей доочисткой на пенополиуретановом фильтре. В нижней части установки находится бак для накопления очищенной воды и автоматическая насосная станция для подачи ее потребителю.

ДСБ предназначен для глубокой доочистки избыточного количества сточной воды (не более 10–12%), отводимой из системы оборотного водоснабжения.

В зависимости от требований заказчика применяются различные варианты компоновок блоков.

Система оборотного водоснабжения СКАТ
Система оборотного водоснабжения СКАТ
Схема очистной установки СКАТ
Схема очистной установки СКАТ

1. Подача стоков в БПО; 2. Блок первичной очистки; 3. Насосный агрегат; 4. Эжекционная подача воздуха и реагента; 5. Сатуратор; 6. Бачок для реагента; 7. Капельный дозатор; 8. Манометр; 9. Флотационная емкость; 10. Бак очищенной воды; 11. Привод шламоудалителя; 12. Компрессор; 13. Пульт управления; 14. Насосная станция; 15. Дополнительный сорбционный блок.

Описание работы системы оборотного водоснабжения для автомоек СКАТ

Загрязненная вода поступает в моечный лоток (2), оборудованном перегородками (3), где происходит осаждение крупных минеральных примесей (песка, мелких камней и др.). Далее вода поступает в приямок, в котором установлен погружной насос (4) с поплавковым выключателем. По мере наполнения приямка насос автоматически подает сточную воду в блок первичной очистки (БПО) (5). Здесь вода попадает в сетчатый улавливатель, служащий для удаления мелкого мусора.

Далее вода поступает в отстойную зону, где установлен тонкослойный блок. Проходя между наклонными пластинами блока, сточная вода очищается от большей части взвешенных веществ, которые затем стекают вниз по пластинам и собираются в конусе. На поверхности отстойной зоны происходит накопление всплывающих частиц нефтепродуктов, которые периодически удаляются.

Из отстойной зоны БПО вода перетекает в биокоагулятор, где под действием воздуха происходит окисление органических загрязнений и подавляется процесс «гниения» воды. Воздух в биокоагулятор подается компрессором (12). При заполнении конуса осадком, он удаляется в отдельный накопитель. Из БПО сточная вода поступает в основной технологический блок (ОТБ) (7). Здесь на входе в насосный агрегат (6) установлен эжектор, через который засасывается атмосферный воздух и реагент (коагулянт, либо флокулянт).

Из насоса смесь поступает в сатуратор (8), где под давлением 0,50–0,55 МПа происходит растворение воздуха в воде. Раствор реагента поступает из канистры через дозатор. После этого вода подается во флотационную камеру (9), где при сбросе давления происходит выделение растворенного воздуха в виде мельчайших пузырьков, которые захватывают и выносят на поверхность частицы загрязнений. Образующаяся пена снимается вращающимся шламоудалителем (11) и сбрасывается в шламовый отсек. Здесь пена отстаивается. После заполнения отсека шлам сливается в накопитель и затем вывозится на утилизацию. Вода после флотационной очистки поступает на пенополиуретановый фильтр, где производится доочистка сточной воды от взвешенных веществ и нефтепродуктов.

Очищенная вода из фильтра поступает в бак чистой воды (10), и с помощью насосной станции (13) подается на водооборот под давлением 0,2–0,3 МПа. Фильтрующий элемент периодически промывается очищенной водой. Насосная станция оснащена реле давления, которое автоматически отключает насос при отсутствии водоразбора в сети. Избыточное количество очищенной воды сбрасывается из бака чистой воды в двухступенчатый сорбционный блок (ДСБ) (14), в котором осуществляется глубокая очистка воды от нефтепродуктов, СПАВ и других загрязнений. После ДСБ полностью очищенная вода может сбрасываться в систему канализации, на рельеф или в водоем при наличии соответствующего разрешения инспектирующих органов.

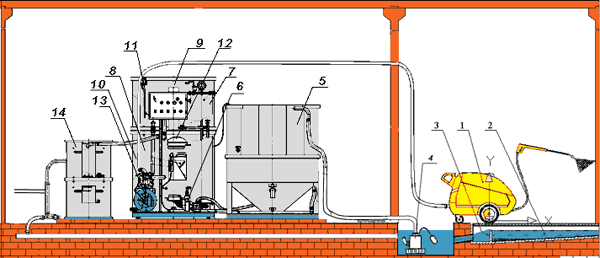

Схема работы установки СКАТ
Схема работы установки СКАТ
