Флотационные очистные установки для автомоек модельного ряда ФФУ

Флотационно-фильтрационные установки модельного ряда ФФУ предназначены для очистки сточных вод после мойки автомобилей, агрегатов, деталей, тары, а также ливневых вод гаражей, автостоянок, промышленных предприятий и других типов сточных вод от нефтепродуктов, масел, жиров, взвешенных веществ. Данные очистные сооружения предназначены для эксплуатации только в закрытых производственных помещениях, температура воздуха в которых исключает замерзание воды в емкостях и трубопроводах.

Флотационно-фильтрационные установки используются в качестве основного звена очистных сооружений для автомойки. Очистка сточных вод на установке ФФУ может производиться как с применением реагентов (коагулянтов, флокулянтов), так и без них.

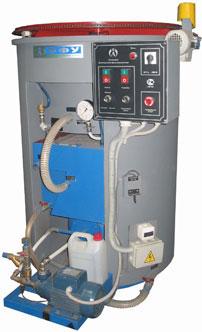

Установка ФФУ-1
Установка ФФУ-1
Схема ФФУ-1
Схема ФФУ-1
Установка ФФУ-2м
Установка ФФУ-2м
Схема ФФУ-2м
Схема ФФУ-2м

1. Рама; 2. Флотационная емкость; 3. Сатуратор; 4. Встроенный фильтр; 5. Насосный агрегат; 6. Насос-дозатор; 7. Бачок для раствора реагента; 8. Механизм шламоудаления; 9. Привод шламоудалителя; 10. Пульт управления; 11. Заборный фильтр.

Установка ФФУ-6м
Установка ФФУ-6м
Схема ФФУ-6м
Схема ФФУ-6м

1. Насосный агрегат; 2. Сатуратор; 3. Засыпной фильтр; 4. Пульт управления; 5. Привод шламоудалителя; 6. Всасывающая емкость; 7. Дозатор; 8. Бачок для реагента.

Установка ФФУ-10
Установка ФФУ-10
Схема ФФУ-10
Схема ФФУ-10

1. Засыпной фильтр; 2. Насосный агрегат; 3. Привод шламоудалителя; 4. Флотационная емкость; 5. Всасывающая емкость; 6. Карман переливной; 7. Пульт управления.

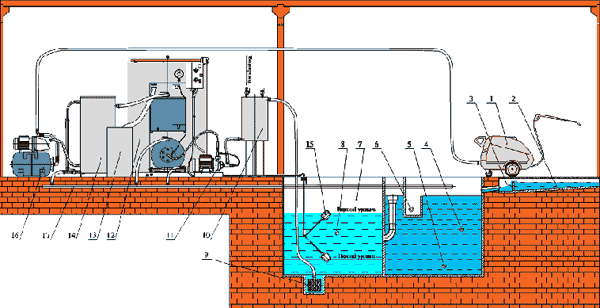

Описание работы очистной установки ФФУ с подземным отстойником

Вода из моечного аппарата (1) попадает в моечный лоток (2), оборудованный перегородками (3), перед которыми собирается песок и камни. Далее вода поступает в первичный отстойник (4) в котором происходит дальнейшее оседание песка (5) и собираются пленочные нефтепродукты в нефтеловушке (6). Через переливную трубу осветленные стоки подаются через заборник (9) во всасывающую емкость (10) (по показаниям поплавка (15)). Из всасывающей емкости вода насосным агрегатом (11) подается во флотатор (12), где происходит основная очистка воды. Очищенная вода накапливается в баке очищенной воды (14) и подается на моечный аппарат насосной станцией (16) (при включении аппарата). Флотошлам собирается в емкости (13). Установка ФФУ оборудована сливными трубопроводами (17).

Схема работы установки ФФУ
Схема работы установки ФФУ
